預冷進氣道流道切換裝置
品牌：合碩遠
常州合碩遠自動化科技有限公司專業的服務工程師團隊為您提供專業保駕護航服務。若您使用本公司產品時遇到問題，您可以通過客服、公司熱線等尋求幫助，我們竭誠為您服務。
常州合碩遠自動化科技有限公司專業的服務工程師團隊為您提供專業保駕護航服務。若您使用本公司產品時遇到問題，您可以通過客服、公司熱線等尋求幫助，我們竭誠為您服務。
項目描述
預冷進氣道流道切換裝置：
一、產品用途
預冷進氣道流道切換裝置主要功能就是用于實驗室試驗進行流路切換，實現多流路的精細化分流與合流實時調控。
二、產品組成
預冷進氣道流道切換裝置如圖1所示，由進口測壓段、圓轉方段、分流段、阻尼段、合流段、方轉圓段、分流板、直線步進電機及配套曲柄連桿機構、出口測壓段、總壓測靶組成。
三、性能要求
a）在入口壓力700kPa條件下，實現帶阻尼通道0～3kg/s的動態流量調節，且全流道（從入口到出口）除流動阻尼部件外的總壓力損失<2%；
b）滿足臺架接口：加工件入口Φ160mm，出口Φ100mm，總長度＜2米；分流器等可調節部件與作動器結合，可實現在線實時控制；
c）包含兩臺具有足夠?qū)崟r(shí)驅動能力的作動器，其中分流段和合流段各一臺。作動器布置與作動機構等需適應試驗件內外壓差工作條件，保證氣密性和安全工作條件。

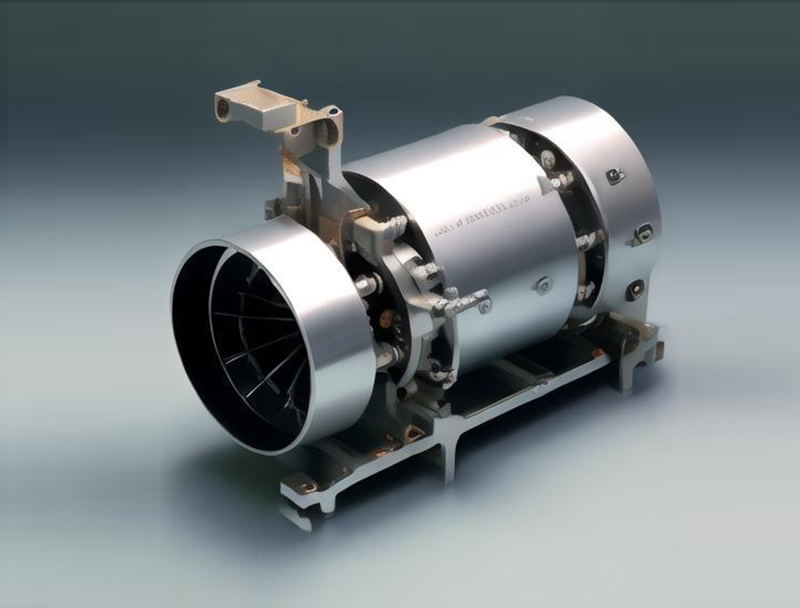

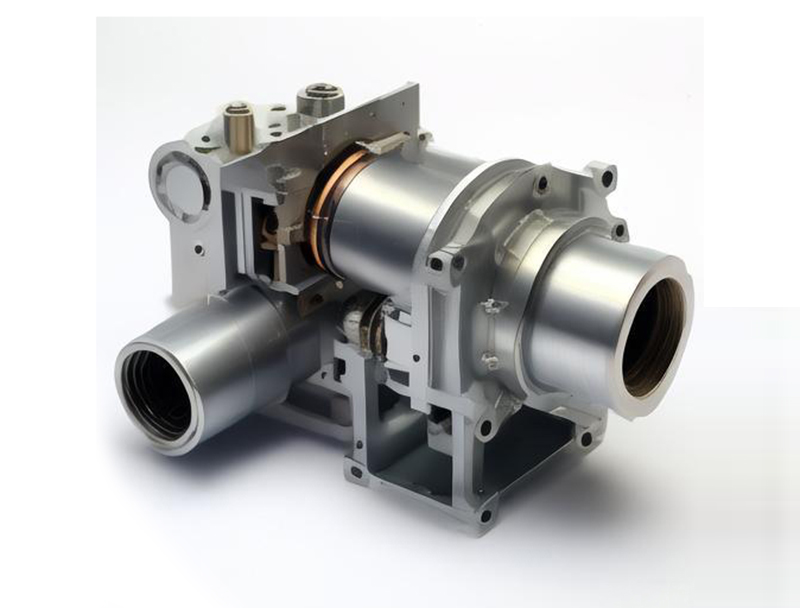

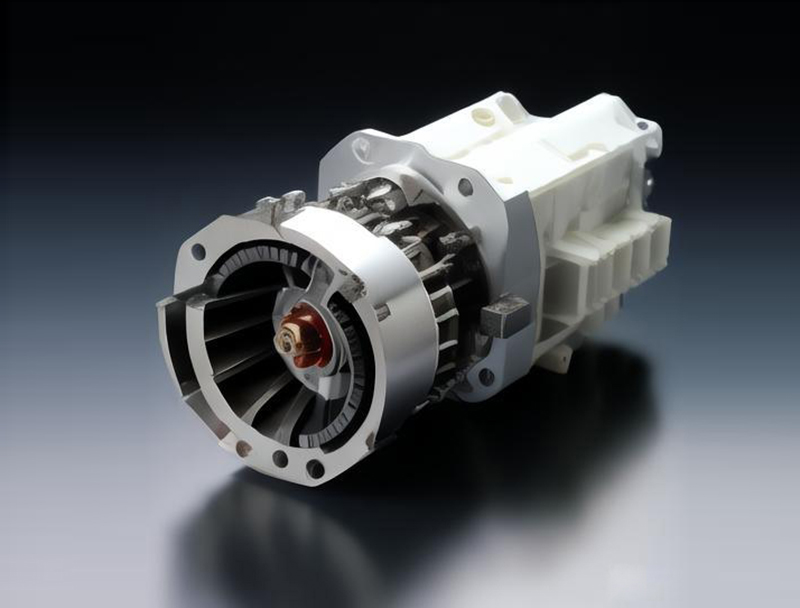

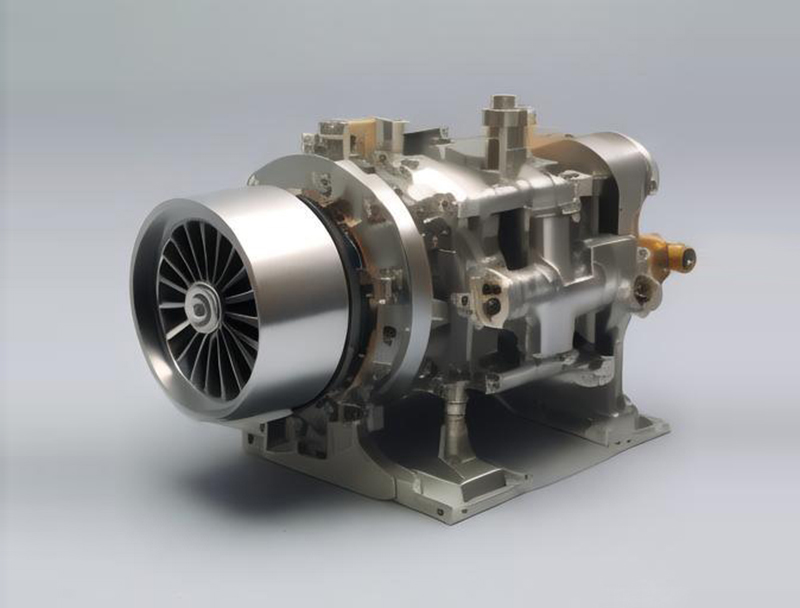

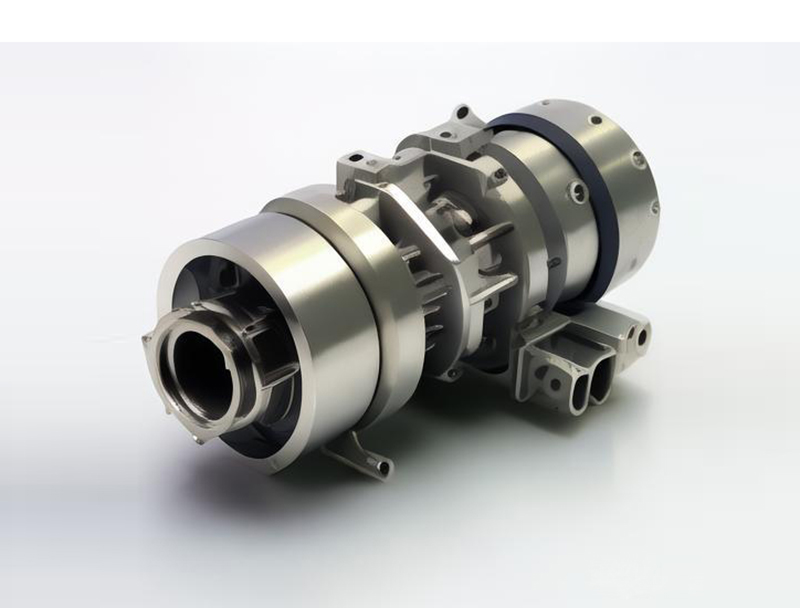

注：以上圖片僅供參考，非項目圖片
